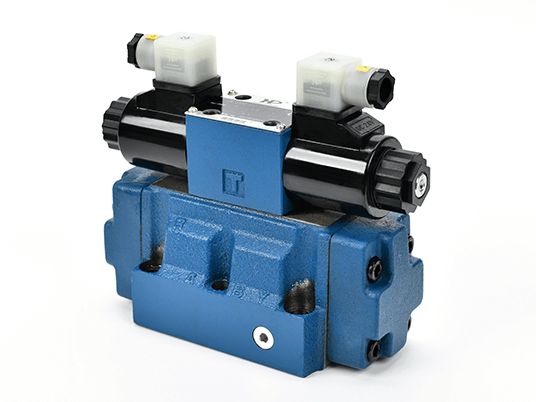

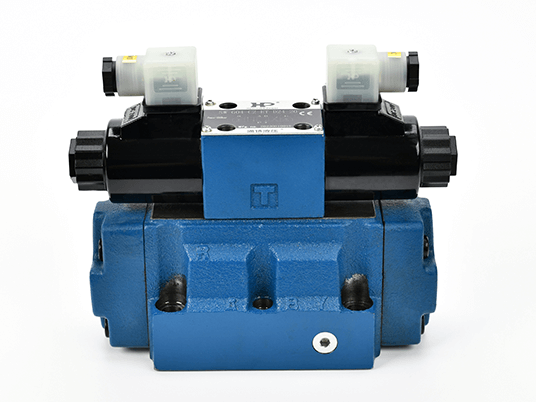

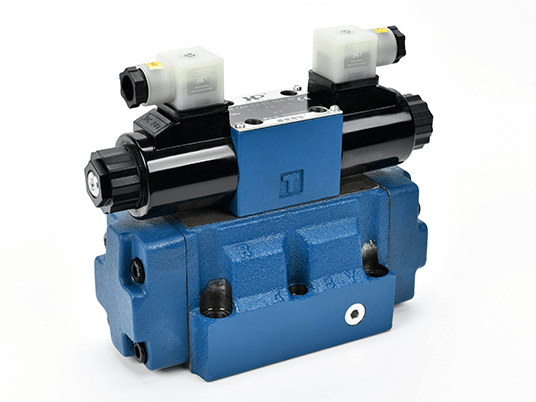

LSV系列
插裝式帶位置檢測換向閥
SW | H | G | 04 | -C2 | E | T | - A240 | - 10 | - AB |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1- 電液換向閥
2- H 高壓系列
3- 安裝方式 板式安裝
4- 公稱通徑 04:16通徑;06:25通徑;10:32通徑
5- 滑柱型式 詳見滑柱形式表
6- 控制形式 空白:內控;E:外控
7- 泄油形式 空白:內泄;T:外泄
8- 線圈電壓 A110;A120;A220;A240;R110;R120;R220;R240(R線圈僅20型規格);D12;D24
9- 接線方式 10:接線盒附指示燈;20:插式接線座附指示燈(PG11);31:接線式
10- 空白:無行程調整裝置;AB:AB兩側均附行程調整裝置(SWH無此裝置);A:A側附行程調整裝置(SWH無此裝置);B:B側附行程調整裝置(SWH無此裝置)
外泄：250
| 最大壓力 | 350 | bar |
| 最大流量 | 650 | L/min |
最大容許背壓 | 內泄：160 外泄：250 | bar |
